在連鑄生產過程中，中間包內的耐火材料直接與高溫鋼液接觸，其質量直接影響著中間包的壽命以及鋼液的質量。在中間包開澆初期，中間包衝擊區四周的渣線容易出現坍塌問題，會導致生產中斷、嚴yan重zhong時shi導dao致zhi鋼gang水shui泄xie漏lou
，引yin發fa安an全quan事shi故gu，威wei脅xie操cao作zuo人ren員yuan的de生sheng命ming安an全quan。為wei了le減jian少shao這zhe些xie影ying響xiang，北bei京jing聯lian合he榮rong大da科ke技ji工gong作zuo者zhe采cai取qu了le下xia列lie有you效xiao的de預yu防fang和he應ying對dui措cuo施shi，避bi免mian材cai料liao的de浪lang費fei

，確que保bao連lian鑄zhu生sheng產chan的de連lian續xu性xing和he安an全quan性xing。

　　中間包幹式料塌包的原因主要包括施工問題、材料設計問題等。具體原因及應對措施如下：

　　一是施工問題。

　　首先，振搗不密實會導致幹式料內部存在較多的孔隙和微裂紋
，這些缺陷會降低材料的整體強度，導致開澆初期出現塌包風險。

　　為(wei)確(que)保(bao)施(shi)工(gong)過(guo)程(cheng)中(zhong)振(zhen)搗(dao)密(mi)實(shi)，振(zhen)動(dong)前(qian)應(ying)檢(jian)查(zha)振(zhen)動(dong)電(dian)機(ji)振(zhen)動(dong)力(li)度(du)和(he)頻(pin)率(lv)，控(kong)製(zhi)振(zhen)動(dong)時(shi)間(jian)
，必(bi)要(yao)時(shi)采(cai)用(yong)人(ren)工(gong)使(shi)用(yong)專(zhuan)業(ye)工(gong)具(ju)輔(fu)助(zhu)振(zhen)搗(dao)

，振(zhen)動(dong)時(shi)取(qu)掉(diao)胎(tai)模(mo)定(ding)位(wei)工(gong)具(ju)以(yi)免(mian)影(ying)響(xiang)振(zhen)動(dong)效(xiao)果(guo)。

　　其(qi)次(ci)，鋼(gang)水(shui)液(ye)麵(mian)附(fu)近(jin)的(de)區(qu)域(yu)是(shi)中(zhong)間(jian)包(bao)中(zhong)最(zui)容(rong)易(yi)受(shou)到(dao)侵(qin)蝕(shi)的(de)部(bu)分(fen)
，如(ru)果(guo)布(bu)料(liao)過(guo)程(cheng)中(zhong)渣(zha)線(xian)料(liao)和(he)包(bao)壁(bi)料(liao)過(guo)渡(du)部(bu)位(wei)偏(pian)上(shang)靠(kao)近(jin)鋼(gang)水(shui)液(ye)麵(mian)位(wei)置(zhi)，可(ke)能(neng)會(hui)因(yin)為(wei)頻(pin)繁(fan)的(de)溫(wen)度(du)變(bian)化(hua)而(er)遭(zao)受(shou)熱(re)衝(chong)擊(ji)
，導(dao)致(zhi)該(gai)薄(bo)弱(ruo)部(bu)位(wei)耐(nai)火(huo)材(cai)料(liao)出(chu)現(xian)裂(lie)紋(wen)或(huo)剝(bo)落(luo)。

　　包壁料施工後應檢查布料高度，確保渣線料和包壁料過渡部位避開鋼水液麵位置
，同時澆鋼過程中應避免低液麵澆鋼。

　　第三
，幹式料帶模烘烤後冷卻時間過短
，幹式料與胎模之間間隙過小
，脫模時會導致幹式料粘模，嚴重時將導致出現大麵積橫向裂紋。

　　tuomoqianyingquebaoganshiliaoyutaimozhijianyouzugoudejianxi，bimianbamokunnan，tongshikeyizaitaimobiaomianjunyuntumotuomojitigaotaimoderunhuaxiaoguo。tuomoguochengzhongyingpingqipingluojianshaoyiwaidekepengchanshengdejubuliewen。

　　二是材料設計問題。

　　首shou先xian
，如ru果guo渣zha線xian料liao和he包bao壁bi料liao的de高gao溫wen線xian性xing變bian化hua差cha異yi較jiao大da，那na麼me在zai高gao溫wen使shi用yong過guo程cheng中zhong，這zhe兩liang種zhong材cai料liao之zhi間jian的de熱re膨peng脹zhang不bu匹pi配pei可ke能neng導dao致zhi結jie合he部bu位wei出chu現xian裂lie縫feng或huo分fen層ceng，從cong而er損sun害hai其qi完wan整zheng性xing。

　　在進行材料設計時應考慮渣線料和包壁料熱膨脹係數相近，以減少高溫下的線性變化差異導致的分層。

　　其次，中間包耐材會加熱至1000℃以上才能投入使用。幹式料工作層烘烤過程中樹脂在200～800℃時會分解
，幹式料在1000℃時鎂砂無法燒結，因此結合強度較低

，易發生塌落與剝落現象。

　　在大火烘烤時間較長的情況下，引入中溫燒結機提高幹式料中溫強度，避免開澆初期鋼水衝擊導致的剝落坍塌。（北京聯合榮大工程材料股份有限公司專家組）

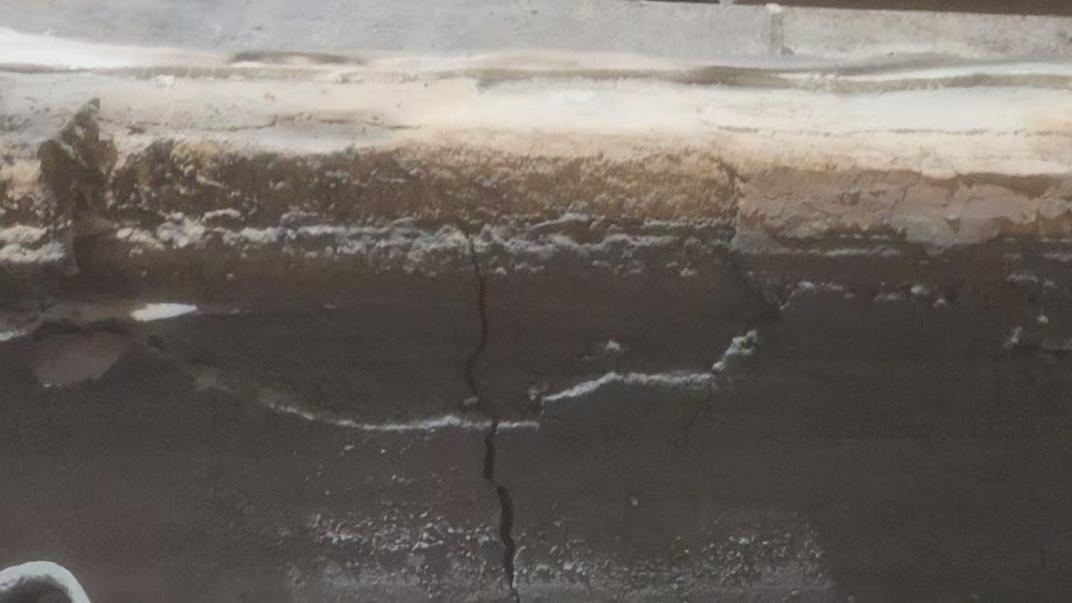

　　圖一為中間包澆鋼初期渣線部位幹式料剝落情況

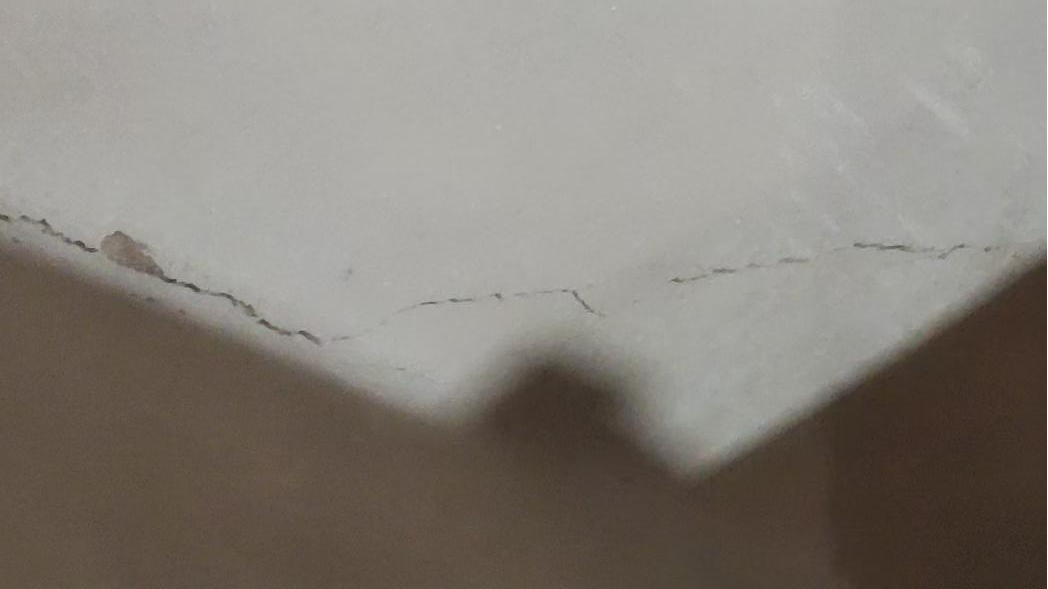

　　圖二為中間包幹式料脫模過程中粘模拉傷造成橫裂
