​

　　中間包衝擊區工作層渣線附近受鋼水衝刷和熔渣的滲透，侵蝕速率比襯體其他部位大
，一定程度上製約了中間包的使用壽命。

　　國內某鋼廠板坯中間包采用鎂質中包幹式料施工
，在40h提壽​shiyanwendingyiduanshijianhou，zhongjianbaochentizhaxianbuweijisaibangzhaxianbuweiqinshiqingkuangturanjiazhong，tongguoxianchangtiaoyanhoufaxiangaizhujilianzhugongyiweifashenggaibian，qijiangenghuanlezhongjianbaofugaijichangjia。tongguoduigaibianqianhoudeliangzhongfugaiji
、中包渣進行取樣
，分析化學成分。研究其對耐火材料的侵蝕滲透性能的影響。

　　抗渣試驗采用靜態坩堝法，將幹式料製成坩堝形狀，經過250℃低溫烘烤成型；將工業取的原始渣樣烘幹、粉碎並研磨成粉末。在坩堝試樣中裝入中間包渣250g壓實

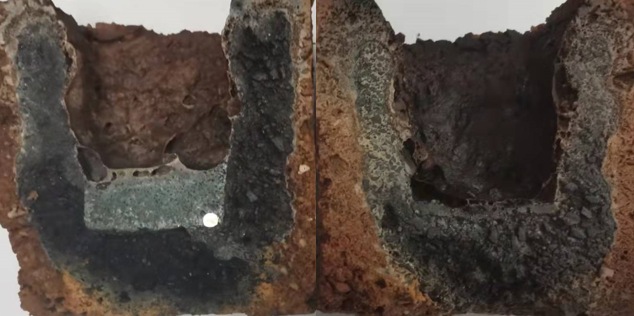

，然後在高溫電爐中與1550℃保溫3h，冷卻後沿中心線縱向切開，觀察渣樣侵蝕滲透深度，並進行比較分析。圖1左右分別為兩種覆蓋劑渣樣的滲透侵蝕縱截麵照片。可以看出覆蓋劑更換後的渣樣對幹式料的滲透量明顯增加。

　　圖為 靜態坩堝1550℃抗渣縱剖圖

　　通過調整中間包渣線部位鎂質幹式料材質
，改變材料體係
，引入相關外加劑，引起材料結構的致密化
，可有效的zuzhirongzhadeshentou，kangzhaxingnengdedaolemingxiandetigao。tongshiyegaishanlezhongjianbaozhaxianbuweichuxianjubukongdongjiboluodexianxiang。tiaozhenghoudeganshiliaozaigongyeshiyanhou
，xianchangfanyingshiyongxingnenglianghao，wanquanmanzugaigangchangti壽試驗生產要求。

　　影響中包耐材侵蝕的因素主要有鋼包精煉渣、中包覆蓋劑及鋼水夾雜物上浮融入渣層
，中包過熱度等原因。在探討中間包覆蓋劑對襯體材料的影響時，應考慮鋼包下渣量、中間包工作層侵蝕

、引yin流liu砂sha等deng情qing況kuang對dui中zhong間jian包bao渣zha成cheng分fen的de影ying響xiang，同tong時shi要yao提ti高gao中zhong間jian包bao工gong作zuo層ceng砌qi築zhu質zhi量liang
，嚴yan格ge控kong製zhi鋼gang包bao下xia渣zha量liang，及ji時shi排pai渣zha，防fang止zhi引yin起qi中zhong間jian包bao渣zha堿jian度du過guo高gao，中zhong間jian包bao渣zha層ceng過guo厚hou。中zhong間jian包bao覆fu蓋gai劑ji的de保bao溫wen效xiao果guo直zhi接jie影ying響xiang到dao中zhong間jian包bao渣凝固結殼程度。通過有針對性地對渣線部位鎂質幹式料材質進行改進，減小了覆蓋劑的變更對中間包內襯產生的負麵影響，提高了中包包襯耐材使用壽命
，達到降本增效的作用。作為優秀的耐火材料研發者和供應商，我們旨在為客戶解決難題，提供更好的服務。（北京聯合榮大工程材料股份有限公司專家組）
