白　雲
、常　海、柴　鋒、苗丕峰
、孫憲進、張　建、陳衛強、劉觀猷
、代宗嶺、葉建軍、師仲然
、蘇　洸、李經濤、徐國慶
、寧康康

　　江陰興澄特種鋼鐵有限公司、中冶京誠工程技術有限公司

、鋼鐵研究總院有限公司

　　超大規格高品質能源用鋼板作為“大國重器”製造必需的高端材料，其製造工藝技術先進性，是推動能源裝備製造國際化、保障國家能源安全、實現“碳達峰

、碳中和”的關鍵。長期以來，要求心部韌性的超大規格鋼板（厚度≥120mm或單重≥28噸）主要采用模鑄生產

，效率低
、能耗大、成本高。與模鑄相比，連鑄具有機時產量高
、軋鋼成材率高
、加熱時間短
、燃氣消耗低、生產周期短的優點。因此，國內外鋼鐵企業一直致力於連鑄代替模鑄工藝技術的開發。但是，該技術長期躑躅不前，關鍵裝備、核心技術和代表性產品研發亟待突破，存在三大難題：

　　1、450mm×2600mm斷麵高均質直弧型特厚連鑄坯製造裝備與技術尚無先例。項目開展前，國際上僅迪林根采用立彎式連鑄機生產450mm厚度連鑄坯
，極限寬度僅為2200mm。國內當時能夠生產的連鑄坯最大厚度僅400mm，為直弧型連鑄機生產。由於內部和表麵質量問題
，據此生產的100mm以上厚度鋼板的心部性能難以保證。相較於立彎式連鑄機，直弧型板坯連鑄機投資小、生產效率高，但連鑄坯表麵和內部質量控製方麵技術難度更大。項目開展前450mm×2600mm斷麵的直弧型連鑄裝備和製造技術在國際上仍處於空白，存在諸多重大技術難題。

　　2、采用450mm直弧型連鑄坯生產保證心部韌性的超大規格能源用鋼板的低壓縮比組織性能定量調控技術處於空白狀態。當采用鋼錠或電渣錠生產超大規格能源用鋼時，壓縮比普遍在4以上，可有效解決心部變形滲透差

、晶粒粗大的技術難題；但采用連鑄坯生產時，壓縮比顯著降低，心部變形滲透差
、晶粒容易粗大
，心部缺陷不易彌合，鋼板性能穩定性差。采用特厚連鑄坯生產超厚鋼板的低壓縮比技術仍處於定性探索階段，針對450mm厚度直弧型連鑄坯的低壓縮比高心部韌性超大規格鋼板組織性能定量調控技術處於空白。

　　3、用直弧形連鑄代替模鑄或電渣錠生產超大規格海工

、容器鋼板的產品研發和推廣應用尚無先例。項目開展前
，海工裝備、壓ya力li容rong器qi等deng領ling域yu的de超chao大da規gui格ge能neng源yuan用yong鋼gang板ban均jun采cai用yong模mo鑄zhu或huo電dian渣zha錠ding生sheng產chan
，用yong直zhi弧hu形xing特te厚hou連lian鑄zhu坯pi生sheng產chan保bao證zheng心xin部bu韌ren性xing的de超chao大da規gui格ge能neng源yuan用yong鋼gang板ban的de產chan品pin研yan發fa仍reng處chu於yu空kong白bai狀zhuang態tai，需xu要yao從cong成cheng分fen設she計ji
、關鍵生產工藝技術、用戶應用技術以及產業化推廣應用等方麵進行全流程研發。

　　興澄特鋼聯合中冶京誠工程技術有限公司和鋼鐵研究總院，通過“關鍵裝備+核心技術+係列產品”係統攻關，開發出450mm厚度直弧形板坯連鑄裝備與工藝技術、tehougangbanxinbuzuzhixingnengtiaokonggongxingguanjianjishu，yanfaleliudaleichaodaguigegaopinzhihaigongjiyalirongqiyonggangbanbingshixiantuiguangyingyong。benxiangmuxitongwanchenglezhihuxinglianzhugongyishengchanchaodaguigegaopinzhinengyuanyongganglilunyanjiu、工藝技術開發和代表性產品研發及產業化應用。提升了企業產品競爭力的同時，推動了我國高性能特厚鋼板冶金裝備
、生產技術的整體進步，提升了我國在高端裝備製造領域的綜合競爭力。

　　本項目依托江蘇省科技成果轉化專項
，通過“關鍵裝備—核心技術—係列產品研發”全鏈條自主創新，實現連鑄代替模鑄製造超大規格高品質能源用鋼的短流程、低能耗

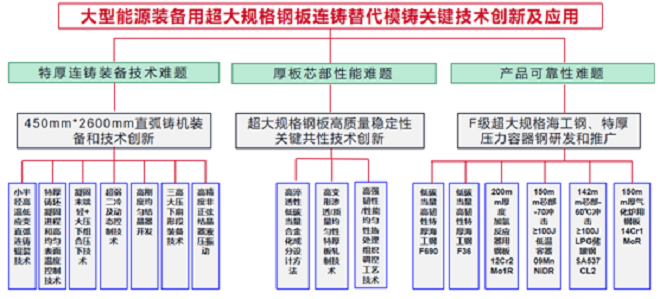

、低成本的新型生產工藝的產業化應用。總體思路如下：

　　450mm厚直弧型連鑄機具有生產效率高、投資小的優點
，但是鑄坯表麵與心部質量難以同時保證。主要難點有：①特厚板坯凝固角部過冷傾向大
，彎曲和矯直過程極易產生內部和表麵裂紋。②特厚板坯連鑄厚度方向凝固收縮大

，凝固終點長
、凝固糊狀區寬

，中心偏析和中心疏鬆嚴重。③特厚板坯結晶器、大壓下扇形段等裝備技術空白，需進行創新研發。

　　本項目針對特厚板坯連鑄變形抗力大和極易出現表麵裂紋難題

，開發出大斷麵小曲率半徑、高溫低應變連續矯直輥列技術，創11m基本弧半徑生產最大厚度450mm厚hou鑄zhu坯pi的de行xing業ye紀ji錄lu，實shi現xian了le密mi排pai輥gun設she計ji，有you效xiao地di控kong製zhi了le鑄zhu坯pi的de鼓gu肚du變bian形xing，為wei生sheng產chan無wu內nei部bu和he表biao麵mian質zhi量liang缺que陷xian特te厚hou板ban坯pi提ti供gong有you力li保bao障zhang。針zhen對dui特te厚hou板ban坯pi凝ning固gu角jiao部bu過guo冷leng傾qing向xiang大da極ji易yi在zai彎wan曲qu和he矯jiao直zhi過guo程cheng中zhong產chan生sheng表biao麵mian裂lie紋wen難nan題ti

，以yi及ji厚hou板ban坯pi中zhong心xin質zhi量liang差cha的de技ji術shu難nan題ti，開kai發fa出chu特te厚hou坯pi凝ning固gu進jin程cheng和he高gao均jun勻yun性xing表biao麵mian溫wen度du控kong製zhi技ji術shu、“超弱二冷控製技術”及連鑄動態二冷配水模型，“凝固末端輕+大壓下”組合壓下等核心工藝技術，有效控製鑄坯縱向冷卻速度、回溫及橫向溫度均勻性，解決了特厚連鑄坯表麵質量差、心(xin)部(bu)質(zhi)量(liang)波(bo)動(dong)大(da)的(de)技(ji)術(shu)難(nan)題(ti)。圍(wei)繞(rao)直(zhi)弧(hu)型(xing)超(chao)大(da)斷(duan)麵(mian)連(lian)鑄(zhu)機(ji)的(de)特(te)殊(shu)特(te)性(xing)，結(jie)合(he)連(lian)鑄(zhu)工(gong)藝(yi)和(he)質(zhi)量(liang)保(bao)障(zhang)要(yao)求(qiu)
，開(kai)發(fa)出(chu)專(zhuan)有(you)的(de)高(gao)剛(gang)度(du)均(jun)勻(yun)冷(leng)卻(que)結(jie)晶(jing)器(qi)
、高精度非正弦結晶器液壓振動、“三高”（即：高強度、高剛度、高精度）大壓下扇形段等專有特厚板坯連鑄裝備，實現了高均質
、無缺陷特厚連鑄坯的高效穩定生產。

　　（2）超大規格鋼板低壓縮比高韌性心部組織性能調控關鍵技術研發：

　　采用450mm直弧型連鑄代替模鑄生產超大規格高品質能源用鋼時，其總體壓縮比遠小於模鑄鋼錠，主要難點有：①鋼板總壓縮比降低，質量不均勻性增大

，心部性能明顯下降
；②厚度截麵變形滲透差，心部組織性能調控難度大；③超長規格鋼板頭尾組織和性能均勻性差異大。本項目定量化
、模型化研究了低碳當量條件下高淬透性複合合金化成分設計方法，確定特厚高性能鋼板成分設計體係；研究了軋製速率/壓下量/軋製溫度/坯料尺寸對特厚板組織與性能的影響，以及差溫軋製對心部組織細化的效果及可行性；研(yan)究(jiu)了(le)奧(ao)氏(shi)體(ti)化(hua)工(gong)藝(yi)對(dui)特(te)厚(hou)鋼(gang)板(ban)組(zu)織(zhi)與(yu)性(xing)能(neng)的(de)影(ying)響(xiang)規(gui)律(lv)，揭(jie)示(shi)影(ying)響(xiang)高(gao)性(xing)能(neng)特(te)厚(hou)鋼(gang)板(ban)厚(hou)度(du)中(zhong)心(xin)低(di)溫(wen)韌(ren)性(xing)調(tiao)控(kong)的(de)物(wu)理(li)冶(ye)金(jin)學(xue)原(yuan)理(li)及(ji)主(zhu)要(yao)控(kong)製(zhi)因(yin)素(su)；研(yan)究(jiu)了(le)超(chao)長(chang)規(gui)格(ge)鋼(gang)板(ban)熱(re)處(chu)理(li)時(shi)爐(lu)溫(wen)加(jia)熱(re)模(mo)型(xing)，完(wan)成(cheng)了(le)連(lian)鑄(zhu)坯(pi)代(dai)替(ti)鋼(gang)錠(ding)或(huo)電(dian)渣(zha)錠(ding)生(sheng)產(chan)超(chao)大(da)規(gui)格(ge)能(neng)源(yuan)用(yong)鋼(gang)板(ban)的(de)低(di)壓(ya)縮(suo)比(bi)高(gao)韌(ren)性(xing)組(zu)織(zhi)性(xing)能(neng)定(ding)量(liang)調(tiao)控(kong)技(ji)術(shu)開(kai)發(fa)，突(tu)破(po)了(le)用(yong)連(lian)鑄(zhu)坯(pi)生(sheng)產(chan)要(yao)求(qiu)心(xin)部(bu)性(xing)能(neng)特(te)厚(hou)板(ban)時(shi)的(de)壓(ya)縮(suo)比(bi)限(xian)製(zhi)
，解(jie)決(jue)了(le)壓(ya)縮(suo)比(bi)小(xiao)
、變形滲透差、心部韌性差的難題，實現了180mm厚海工鋼F690級壓縮比2.5，-60℃心部夏比衝擊功≥100J
；200mm厚加氫反應器用鋼12Cr2Mo1R壓縮比2.25，-30℃心部夏比衝擊功≥200J。

　　本項目針對海工及壓力容器用能源鋼板的特殊需求，利用連鑄代替模鑄或電渣錠工藝，在國際上率先采用直弧型連鑄板坯開發出-60℃條件下使用的180mm厚低碳當量高韌性特厚F690海工鋼板，其中150mm厚度F690實現批量工業化應用；采用直弧型連鑄坯在國際上率先開發出厚度達155mm、要求-60℃衝擊性能的FH36海上風電安裝平台用鋼板
，並批量應用在N966自升式風電安裝平台、三峽廣東浮式海上風電（中國首個浮式發電示範性項目）等海上風電項目，填補了國內空白。采用連鑄工藝開發出最大厚度200mm的加氫反應器用鋼、142mm厚LPG儲罐用鋼、150mm厚低溫壓力容器用鋼
、150mm厚氣化爐用鋼等4大類產品，並廣泛應用於中石油、中石化、中海油、BP、Saudi Aramco
、馬來西亞石油等國內外知名石化企業的重點裝備製造
，製造工藝達到國際領先水平，深受用戶歡迎。

　　本項目針對高品質要求特別是心部性能要求的超大規格能源用鋼板，通過“關鍵裝備+核心技術+係列產品”的de全quan流liu程cheng創chuang新xin，完wan成cheng了le直zhi弧hu型xing板ban坯pi連lian鑄zhu代dai替ti模mo鑄zhu鋼gang錠ding工gong藝yi生sheng產chan超chao大da規gui格ge高gao品pin質zhi能neng源yuan用yong鋼gang的de高gao效xiao低di耗hao製zhi造zao技ji術shu創chuang新xin及ji應ying用yong，整zheng體ti達da到dao國guo際ji領ling先xian水shui平ping
，主zhu要yao創chuang新xin成cheng果guo如ru下xia：

　　開發出該工藝條件下大斷麵小曲率半徑、高溫低應變連續矯直輥列技術

、特厚連鑄坯的凝固進程和表麵溫度控製技術、超弱二冷設計及動態控製技術、高溫低應變連續矯直技術、特厚板坯輕+大壓下組合壓下等係列核心技術
，開發了獨有的特厚板坯連鑄高剛度均勻冷卻結晶器、非正弦結晶器液壓振動、“三高”大壓下扇形段等關鍵設備，解決了特厚板坯連鑄表麵裂紋及中心疏鬆等難題。鑄坯中心偏析C類占比達到91%
，中心疏鬆0.5級占比98.5%，表麵裂紋率0.3%。

　　通過定量化研究成分
、軋製及熱處理工藝對低壓縮比條件下心部組織性能的影響，開發出行業最小壓縮比並保證心部性能的調控工藝技術，精確指導了450mm直弧型連鑄坯生產特厚板時的心部組織性能調控工藝設計，解決了壓縮比小
、變形滲透差
、心部性能不穩定的難題
，實現了180mm厚海工鋼F690級壓縮比2.5，-60℃心部夏比衝擊功≥100J；200mm厚加氫反應器用鋼12Cr2Mo1R壓縮比2.25，-30℃心部夏比衝擊功≥200J。

　　采用直弧型連鑄板坯
，在國際上率先完成了155-180mm厚的F級係列高韌性海工鋼板（F690、FH36）、142-200mm厚係列壓力容器用鋼板（12Cr2Mo1R、SA537CL2、09MnNiDR
、14Cr1MoR）的產品研發和推廣應用。與傳統模鑄工藝相比（F690為例），本項目連鑄工藝機時產量提升12倍、成材率提升18%、加熱時間縮短75%
、燃氣消耗減少76%
、製造成本節約3200元/噸，生產周期縮短1/3
，實現了高效低耗工藝創新及應用。

　　本項目獲專利授權45件（其中發明38件，日本專利1件），國家標準5項
，論文22篇。連鑄裝備推廣4家，市場占有率80%。近三年生產超大規格能源用鋼板近百萬噸
，新增產值74.26億元。壓力容器用鋼板綜合排名第一，高心部質量特厚F690級海工鋼板國內唯一批量供應國際知名企業HUISMAN，155mm厚FH36在國內首次批量應用，填補國內空白
，經濟社會效益顯著。經中鋼協組織的院士及知名專家評價：項目總體達到了國際領先水平。在國際上開創了用直弧型特厚連鑄坯生產超大規格高品質能源用鋼板的先河。
